10-2.ソフトウェア割り込み

　　ソフトウェア割り込みとは、プログラマーが故意もしくはミスにより発生させる割り込みである。ソフトウェア割り込みは以下の３種類に分類できる。
  • トラップ・・・
  • フォルト・・・
  • アボート・・・
プログラマーが故意に呼び出す割り込み(INTなど)
プロテクトモードでの保護違反など
0での除算など、処理を続行できないエラー

トラップ
　　今まで何回も出てきた「INT」命令を用いてプログラムから強制的に割り込みを発生させることを言う。「INT　21h」のようにOSが供給しているサービスや、常駐プログラムが行うサービス、BIOSというハードウェアを操作するためのROMが供給するサービスなどを、あたかもサブルーチンのように呼び出すかのように使うことができる。



フォルト
　　プロテクトモードでは、OSがプログラムに対して、使えるメモリー領域を制限する。この制限を越えてメモリーを使おうとするとエラーが出る。この制限を越えたメモリーを使用しようとした時にこのフォルトが起こり、処理がプログラムから強制的に「エラー表示をして、そのプログラムを終了させる」というOSの処理に移行する。

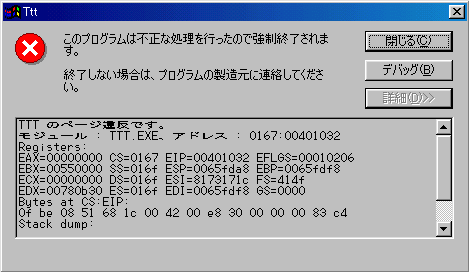

　　下図のような画面を見たことがないだろうか？「ページ違反」と書いてあるということは許可されていないメモリーを読もうとした証拠である。

アボート
　　「除算」のところで少しふれたが、0で割ったり、商が大きいと「例外」が発生すると書いた。それがこのアボートである。

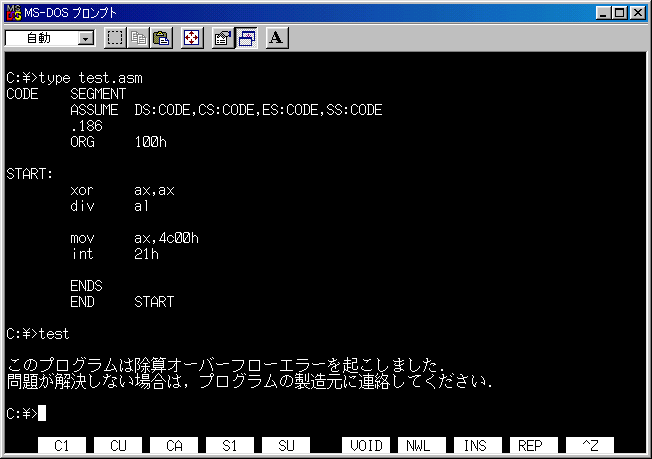

　　下図の画面では「除算オーバーフローエラー」と書いてある。Windowsから「コマンドプロンプト」を呼び出し、その中で0で割るプログラムを実行した場合の例である。本当のMS-DOSからこのプログラムを実行させると、MS-DOSに処理が移行し、何も続きができなくなり、リセットするしか方法がなくなる。

次ページのハードウェア割り込みも含めて、すべての割り込みというのは、何らかの理由により、現在行っている処理をやめ、ほかの処理を行うルーチンに飛ぶことである。どこに、どのように飛ぶのかは後述する。


ｲﾝﾀﾗﾌﾟﾄ (割り込み) 【86】
【書式】
 INT  imm8
【ﾌﾗｸﾞ】
OF DF IF TF SF ZF ?? AF ?? PF ?? CF
− − Ｘ ０ − − − − − − − −
【動作】
割り込み処理ﾙｰﾁﾝを呼び出します。
32ﾋﾞｯﾄ属性のｾｸﾞﾒﾝﾄではIPの代りにEIPがﾌﾟｯｼｭされます。
ﾘｱﾙ ﾓｰﾄﾞ
ﾌﾗｸﾞ ﾚｼﾞｽﾀをﾌﾟｯｼｭし、IFとTFを0にします。 次に現在のCSとIPをﾌﾟｯｼｭして、imm8で示される割り込みﾍﾞｸﾀから新しいCSとIPを設定します。
ﾌﾟﾛﾃｸﾄ ﾓｰﾄﾞ
IDTのｲﾝﾀﾗﾌﾟﾄ ｹﾞｰﾄ、ﾄﾗｯﾌﾟ ｹﾞｰﾄ、またはﾀｽｸ ｹﾞｰﾄのﾃﾞｨｽｸﾘﾌﾟﾀを使用して分岐します。
【備考】
  • imm8で指定される割り込みﾀｲﾌﾟ番号(0〜255)は、割り込みﾍﾞｸﾀ(1項目は4ﾊﾞｲﾄ)またはIDT(1項目は8ﾊﾞｲﾄ)のｲﾝﾃﾞｯｸｽとなります。
  • 割り込みﾀｲﾌﾟ番号0〜32はｼｽﾃﾑで予約されています。
  • imm8=3の場合、命令の長さは1ﾊﾞｲﾄなので、ﾌﾟﾛｸﾞﾗﾑ ﾃﾞﾊﾞｯｸﾞでのﾌﾞﾚｰｸ ﾎﾟｲﾝﾄの設定に使用されます。

割り込みと例外の一覧
ﾍﾞｸﾀ番号 記号 分類 意味
0
#DE ﾌｫｰﾙﾄ 除算ｴﾗｰ
1
#DB ﾌｫｰﾙﾄ/ﾄﾗｯﾌﾟ ﾃﾞﾊﾞｯｶﾞ割り込み
2
- 割り込み ﾏｽｸできない割り込み
3
#BP ﾄﾗｯﾌﾟ ﾌﾞﾚｰｸ ﾎﾟｲﾝﾄ
4
#OF ﾄﾗｯﾌﾟ ｵｰﾊﾞｰﾌﾛｰによる割り込み(INTO)
5
#BR ﾌｫｰﾙﾄ 配列境界違反(BOUND)
6
#UD ﾌｫｰﾙﾄ 無効命令
7
#NM ﾌｫｰﾙﾄ ｺﾌﾟﾛｾｯｻ無効
8
#DF ｱﾎﾞｰﾄ ﾀﾞﾌﾞﾙ ﾌｫｰﾙﾄ
9
- ｱﾎﾞｰﾄ ｺﾌﾟﾛｾｯｻ ｾｸﾞﾒﾝﾄ ｵｰﾊﾞｰﾗﾝ (486以降廃止/予約)
10
#TS ﾌｫｰﾙﾄ 無効TSS
11
#NP ﾌｫｰﾙﾄ ｾｸﾞﾒﾝﾄ不在
12
#SS ﾌｫｰﾙﾄ ｽﾀｯｸ例外
13
#GP ﾌｫｰﾙﾄ 一般保護例外
14
#PF ﾌｫｰﾙﾄ ﾍﾟｰｼﾞ例外
15
- ﾘｻﾞｰﾌﾞ 予約
16
#MF ﾌｫｰﾙﾄ ｺﾌﾟﾛｾｯｻ ｴﾗｰ
17
#AC ﾌｫｰﾙﾄ ｱﾗｲﾝﾒﾝﾄ違反 【486】
18
#MC ｱﾎﾞｰﾄ ﾏｼﾝ ﾁｪｯｸ 【586】
19
#XF ﾌｫｰﾙﾄ ｽﾄﾘｰﾐﾝｸﾞSIMD命令例外 【P3/K7】
20〜 31
- ﾘｻﾞｰﾌﾞ 予約
32〜255
- 割り込みかﾄﾗｯﾌﾟ ｼｽﾃﾑ依存
