6-2.ローテート ( Rotate )

　　ローテート命令とは、前ページで説明したように、循環させる命令である。

RCL ( Rotate through Carry Left ) ：ｷｬﾘｰを含めた左ﾛｰﾃｰﾄ (左回転)

RCR ( Rotate through Carry Right ) ：ｷｬﾘｰを含めた右ﾛｰﾃｰﾄ (右回転)

ROL ( Rotate Left ) ：左ﾛｰﾃｰﾄ (左回転)

ROR ( Rotate Right ) ：右ﾛｰﾃｰﾄ (右回転)

RCL	DEST,Count
RCR	DEST,Count
ROL	DEST,Count
ROR	DEST,Count

　  動作：別途解説
　　影響を受けるフラグ：OF(Count=1の場合のみ結果を反映),
                        CF:別途解説
                        その他のフラグは不変
    DEST  ：レジスタ、メモリー
    Count ：CL、即値(8bit以下)

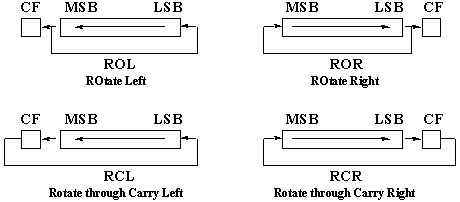

　　ROL,RORは下図のようにローテートし、あふれた1bitはCFと下位(上位)に入る。 RCL,RCRはキャリーフラグを含めたローテートとなる。
